Тел./ф.: +7 (812) 493-44-47 многоканальный

Главная / По металлу / УРЕПЛЕН-Металлзащита
Поиск по параметрам
Бренд:
По применению:
По назначению:
По типу пленкообразущей:
Применить

УРЕПЛЕН-Металлзащита

Бренд:УРЕПЛЕН
По применению:специальные;
По назначению:Трубопроводы; Металлоконструкции
По типу пленкообразущей:Полиуретановые
от 771,60 руб / кг
ОПИСАНИЕ ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

«Непревзойденная защита от коррозии!»

  • черный глянцевый цвет
  • не требуется предварительного грунтования
  • заборы, решетки, ворота
  • трубы водопровода и теплоснабжения (гидроизоляция + антикор)

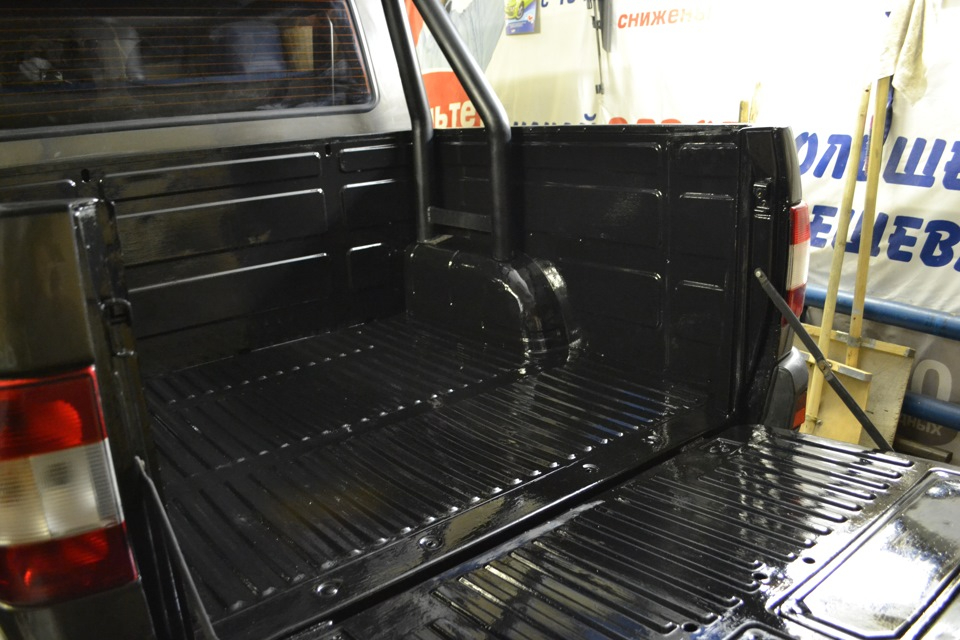

  • прочие металлические конструкции
  • защитное покрытие на 25 лет
  • высокая абразивная стойкость
  • устойчивое эластичное покрытие
  • атмосферо-, морозо-, химстойкая защита
  • наносится валиком, кистью, распылителем

Назначение:

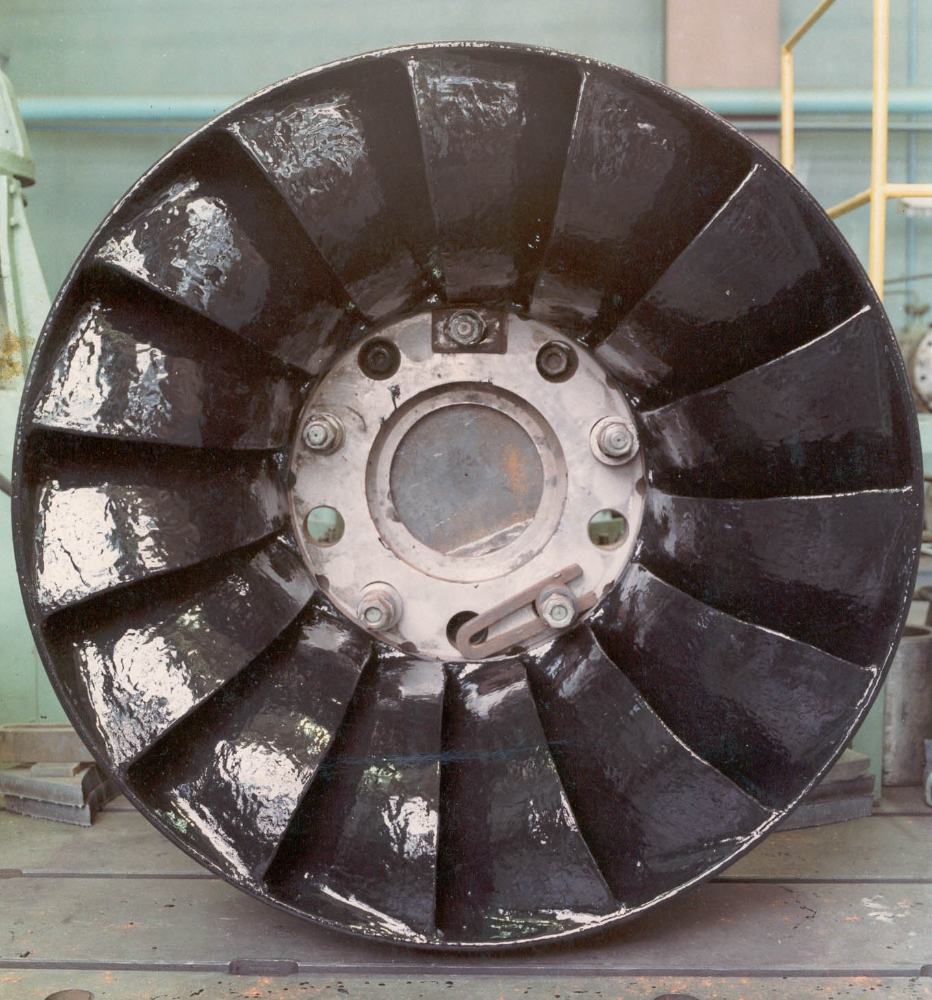

Износостойкое защитное покрытие для металлических конструкций. Защищает от воздействия агрессивных сред, абразивного и гидроабразивного износа.

«Уреплен - МеталлЗАщита»- двухкомпонентный жидкий состав черного цвета на основе полиуретановых эластомеров. После нанесения на поверхность полимеризуется на воздухе в результате химического взаимодействия. Пропитывая поверхностный слой обрабатываемого материала, создает прочное, водонепроницаемое адгезионное покрытие.

Расход:

Расход при покрытии в 5 слоёв составляет, в среднем, 1,2 л на 1 м²поверхности.

Условия хранения:

Хранить при температуре от 0 до +30ºС в герметично закрытой таре в течении 12 месяцев. Образующаяся при хранении на поверхности компонента А пленка легко удаляется механическим способом.



Подготовка поверхности:

Поверхность должна быть очищена от ржавчины, окалины и посторонних включений с помощью пескоструйной обработки, либо металлической щеткой механическим путем или вручную.

При наличии жировых или масляных пятен непосредственно перед нанесением композиции их необходимо удалить любыми органическими растворителями (ацетон, этилацетат, 646 или 648) либо бензином.

Технология работ:

  1. «Уреплен - МеталлЗАщита» готовится на месте работы путем тщательного перемешивания компонента А (преполимер) и компонента Б (отвердитель), взятых в объемном соотношении 1:1. В случае кристаллизации компонента А, емкость с ним следует разогреть до температуры +50º+60ºС.
  2. Вязкость композиции «Уреплен - МеталлЗАщита» может быть понижена до требуемой путем введения ацетона или этилацетата (в соответствии с рекомендациями завода-изготовителя), но не более 30% от массы всей композиции.
  3. Приготовление композиции следует производить непосредственно перед нанесением на защищаемую поверхность. Готовую композицию необходимо профильтровать при помощи любой капроновой ткани с мелкой ячейкой. Время жизнеспособности композиции от момента смешивания составляет от 40 до 60 минут в зависимости от температуры окружающей среды.
  4. Наносить при температуре окружающего воздуха на 3º выше точки росы. Поверхность должна быть сухой (не содержать конденсата) с температурой не ниже +5ºС.
  5. Композиция «Уреплен - МеталлЗАщита» наносится любым лакокрасочным способом в 3-5 слоёв (не менее!), общей толщиной 0.8-1,0 мм. Не допускается образование «непрокраса». Межслойная сушка составляет 2-4 часа при +20ºС, но не более 24 часов.
  6. От нанесения последнего слоя до достижения покрытием максимальной прочности должно пройти не менее 7 суток при температуре +20ºС, при более низкой температуре срок набора прочности может увеличиться в 2-3 раза.
Вас также заинтересует
