Тел./ф.: +7 (812) 493-44-47 многоканальный

Поиск по параметрам
Бренд:
По применению:
По типу пленкообразущей:
Применить

Фасадная кремнийорганическая эмаль КО-174

Бренд:CERTA
По применению:фасадные
По типу пленкообразущей:Кремнийорганические и полисилоксановые
от 150,59 руб / кг
ОПИСАНИЕ ХАРАКТЕРИСТИКИ ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

ТУ 2312-003-49248846-2001 с изм. 1, 2

КО-174 представляет собой эмаль, состоящую из суспензии пигментов в растворе кремнийорганического лака.

Назначение и области применения

Эмаль КО-174 предназначена для наружной окраски фасадов зданий и сооружений, а также для защиты металлических поверхностей, эксплуатируемых в условиях агрессивной среды и повышенных температур до +150°С.

Эмали КО-174 предназначены для защитных и декоративных покрытий строительных материалов (бетона, асбоцемента, дерева, кирпича и др.). Окраске могут подвергаться панели из тяжелого бетона с влажностью до 9%, керамзитобетона - до 14%.

Эмали обладают гидрофобностью, стойкостью к УФ-излучению, морозо-, влагостойкостью с сохранением хорошей паро- и воздухопроницаемости.

Преимущества: эмаль по атмосферостойкости и стойкости к циклическому перепаду температур более чем в 10 раз превышает цементно-перхлорвиниловую и силикатную краски. Более чем в 3 раза повышается морозостойкость и более чем в 7 раз водонепроницаемость по сравнению с цементно-перхлорвиниловой, силикатной и поливинилацетатной красками.

Техника безопасности

При работе с эмалью необходимо соблюдать соответствующие отраслевые нормы и правила. Эмаль содержит органические растворители, поэтому все работы необходимо проводить при работающей приточно-вытяжной вентиляции и использовать индивидуальные средства защиты кожи и дыхательных путей.

Транспортировка и хранение

Храниться и транспортироваться эмаль должна вдали от нагревательных приборов и исключая прямое попадание солнечных лучей, при температурах от -40 до +35°С. Гарантийный срок хранения - 12 месяцев со дня изготовления.

Сертификация

Санитарно-эпидемиологическое заключение

Эмаль КО-174 купить в Санкт-Петербурге можно обратившись к нам.

п/п

Показатель

Значение

Материал готовый к работе

1.

Условная вязкость по вискозиметру ВЗ-4 при температуре (20±0,5) °С, с

20

2.

Степень перетира, мкм, не более

60

3.

Массовая доля нелетучих веществ, %, не менее

50±5

Высохшая лакокрасочная пленка

1.

Внешний вид пленки

Однородная полуматовая без посторонних включений

2.

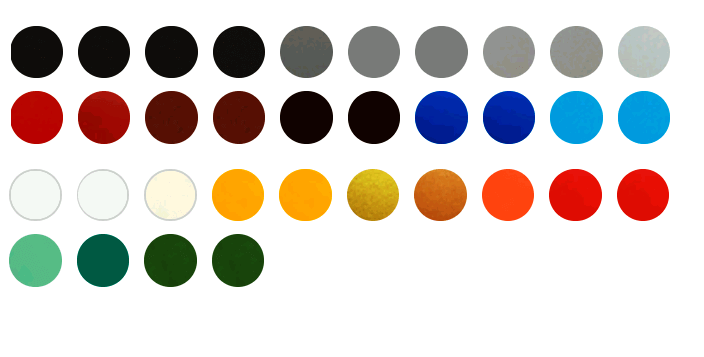

Цвет пленки

Различные, оттенок не нормируется

3.

Высыхание до степени 3 при температуре (20±2)°С, час, не более, для эмалей:

·         серебристо-серой;

·         остальных цветов



2

1

4.

Время сушки перед нанесением последующего слоя, час

0,5-2

5.

Расход на однослойное покрытие, г/м2

200-250

6.

Эластичность при изгибе, мм, не более

1

7.

Адгезия, баллы, не более

2

8.

Прочность покрытия при ударе на приборе У-1, см, не менее

40

9.

Твердость пленки эмали по маятниковому прибору ТМЛ (маятник А), усл. ед., не менее

0,3

10.

Укрывистость высушенной пленки, г/м2, не более, для эмали:

·         белая;

·         желтая, красная, голубая, зеленая, серая;

·         красно-коричневая, синяя;

·         черная



110

100

80

60

11.

Стойкость пленки к действию воды при температуре (20±2)°С, час, не менее

48

12.

Стойкость пленки к действию нейтрального соляного тумана, час, не менее

24

13.

Термостойкость покрытия при температуре (150±2)°С, час, не менее

3

Подготовка поверхности

Поверхность перед окрашиванием обезжиривается (смесевыми органическими растворителями). Очистка от ржавчины, окалины, остатков старой краски производится ручным или механическим способом до St3 или дробеструйным (пескоструйным) методом до степени Sа2 - Sа2,5 по международному стандарту ISO 8501-1:1988.

В случае, если ранее нанесенное покрытие прочное, без коррозионных повреждений и процент его разрушения менее 20, необходимо использовать частичную обработку (в местах отсутствия покрытия, захватывая прилегающие к ним участки на 15-20 см по периметру) до St3.

В случае если старое (ранее нанесенное) покрытие имеет толщину более 0,5 мкм или оно разрушилось более чем на 20% перед окраской такое покрытие должно быть удалено полностью.

При необходимости для повышения стойкости покрытия, эксплуатирующегося при температуре до 60°С, на металлическую поверхность предварительно наносится грунтовка ГФ-021.

Нанесение

Эмаль выпускается готовой к употреблению. При нанесении первого грунтовочного слоя на пористые поверхности (бетон, кирпич и т.п.) допускается разбавление эмали ксилолом, толуолом, сольвентом в количестве 30-80%. Перед применением эмаль необходимо тщательно перемешать до полного исчезновения осадка.

Эмаль КО-174 можно наносить в заводских и полевых условиях при температурах окружающего воздуха и подложки от -30°С до +40°С.

Способы нанесения: пневматическое или безвоздушное распыление, валик, кисть, окунанием. При пневматическом нанесении диаметр сопла должен быть 1,8-2,5 мм. Расстояние от сопла краскораспылителя до окрашиваемой поверхности должно составлять 200-300 мм в зависимости от давления воздуха и диаметра сопла.

Первый слой наносят не позднее, чем через 24 часа (если изделие находится в помещении) и 6 часов (если на открытом воздухе) после подготовки поверхности. Острые углы и сварные швы перед началом общей окраски аппаратами высокого давления прокрашивают кистью или валиком и дают высохнуть.

Металлические поверхности окрашиваются в 2-3 перекрестных слоя с промежуточной сушкой между слоями «на отлип».

Бетонные, асбоцементные, оштукатуренные и т.п. поверхности окрашиваются в три слоя.

При эксплуатации покрытия серебристого цвета в агрессивной среде (минеральное масло, бензин, солевой туман) необходима термозакалка покрытия при температуре 250-300°С в течение 15-20 минут.

Рабочий инструмент и оборудование после работы промываются ксилолом, толуолом, или смесевыми растворителями на основе ароматических углеводородов.

Вас также заинтересует
